Sistema de equilibrado y diagnóstico para ventiladores de refrigeración de vehículos completos EJR, EJS, EJU, EJh - Schenck in Argentina

  • Alimentación de la pieza de trabajo en la posición de montaje original o en posición de transporte
  • Identificación de parámetros
  • Análisis de señales de la corriente del motor
  • Diagnóstico vibroacústico
  • Desarrollo de la prueba de forma semi- o completamente automática
  • Aplicación flexible, fácil reequipamiento para diferentes tipos de motor, también para ventiladores tándem

Ámbito de aplicación

Prueba de potencia y ruidos objetiva en la producción de ventiladores de refrigeración de vehículos completos.

Medición del desequilibrio dinámico y estático en el plano del ventilador para una corrección óptima del desequilibrio.
Diseño

Diseño

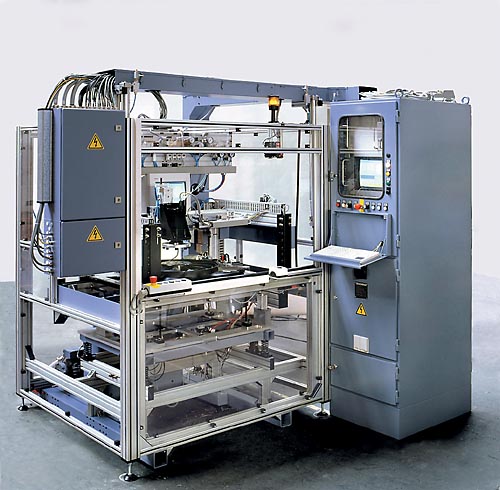

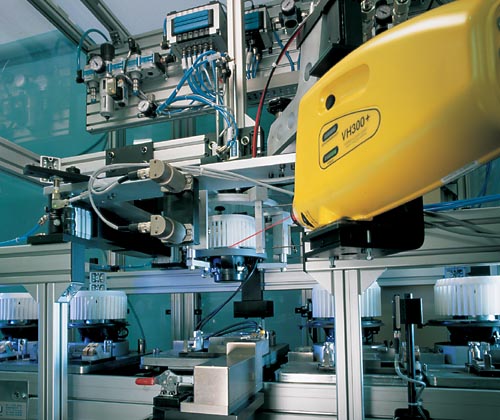

Máquina de una o dos estaciones con carga manual o completamente automática, desarrollo de la prueba automático y corrección manual del desequilibrio.

Armazón de la máquina con dispositivo de medición del desequilibrio y dispositivo de prueba, alojamiento de protección con bocas de carga o de mantenimiento amplias, armario de medición y control con ordenador del banco de pruebas y unidad de suministro para el espécimen.

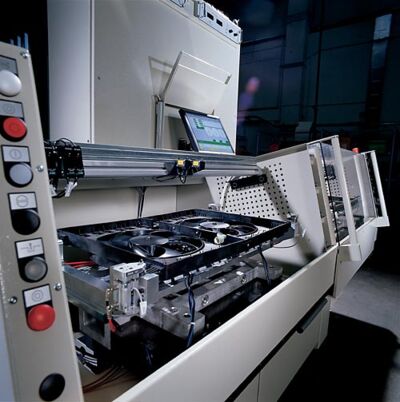

Posibilidad de fijación del ventilador al bastidor o al motor, posición del motor vertical u horizontal.

Las piezas de trabajo pueden suministrarse a la máquina en paletas, por cinta transportadora o en cajas.

Sistema de medición incorporado en el armario de distribución, básicamente compuesto por un PC industrial con procesador de señales, pantalla tácil TFT y software de pruebas.
Datos técnicos
Sinopsis de datos técnicos    EJS  EJS - TWIN  EJR  EJH  EJU
Dispositivo de medición    PC, MCP700 con procesador de señales  PC, MCP700 con procesador de señales  PC, MCP700 con procesador de señales  PC, MCP700 con procesador de señales  PC, MCP700 con procesador de señales
Rango de aplicación    ventilador con bastidor  ventilador con bastidor  ventilador con bastidor  ventilador con bastidor  ventilador con bastidor
Número de estaciones de test    1  2  1  1  1
Secuencia de test semiautomática    •  •    •
Secuencia de test completamente automática        •    •
Análisis de la corriente del motor    •  •  •    •
Medición de la velocidad y la corriente    •  •  •  •  •
Medición del desequilibrio (estático y dinámico)    •  •  •  •  •
Cálculo de la corrección del desequilibrio    •  •  •  •  •
Ventilador de refrigeración del vehículo de pasajeros
Tensión nominal, máx.  [V]  30/60/250  30/60/250  30/60/250  30/60/250  30/60/250
Corriente de servicio, máx.  [A]  150/100/20  150/100/20  150/100/20  150/100/20  150/100/20
Velocidad, máx.  [min -1]  6000  6000  6000  6000  6000
Máquina
Anchura A 2)  [mm]  2200  2700  2600  2600  2600
Profundidad B 2)  [mm]  2000  2000  2000  2000  2000
Altura C 2)  [mm]  2200  2200  2200  2200  2200
Error en la medición 1)  [gmm]  2  2  2  2  2
Tiempo de ciclo 3)  [s]  15  15  15  15  15
Cambio a lo largo del tiempo  [min]  0 - 5  0 - 5  0 - 5  0 - 5  0 - 5

Máquina básica  Nº pedido  R0520100.01  R0520200.01  R0510100.01  R0550100.01  R0530100.01
Opciones
HV de prueba DC 800V  Nº pedido  R0520101.01  R0520201.01  R0510101.01  R0550101.01  R0530101.01
HV de prueba AC 5000V  Nº pedido  R0520102.01  R0520202.01  R0510102.01  R0550102.01  R0530102.01
Test de dirección rotacional  Nº pedido  R0520103.01  R0520203.01  R0510103.01  R0550103.01  R0530103.01
Prueba de ruidos  Nº pedido  R0520104.01  R0520204.01  R0510104.01  R0550100.01  R0530104.01
Test de transición  Nº pedido  R0520105.01  R0520205.01  R0510105.01  R0550104.01  R0530105.01
Acoplamiento a la red  Nº pedido  R0520106.01  R0520206.01  R0510106.01  R0550105.01  R0530106.01
Teleservicio  Nº pedido  R0520107.01  R0520207.01  R0510107.01  R0550106.01  R0530107.01
Transferencia de los valores medidos al PC externo  Nº pedido  R0520108.01  R0520208.01  R0510108.01  R0550107.01  R0530108.01
Impresora  Nº pedido  R0520109.01  R0520209.01  R0510109.01  R0550108.01  R0530109.01
Control de los ventiladores de refrigeración mediante señales   Nº pedido  R0520110.01  R0520210.01  R0510110.01  R0550109.01  R0530110.01
Medición de la carrera axial  Nº pedido  R0520111.01  R0520211.01  R0510112.01  R0550110.01  R0530111.01

1) Según DIN 1319, 95% probabilidad
2) Datos no vinculantes, en función del equipo respectivo suministrado
3) En función de la extensión del test y las propiedades del ventilador
