JAC-I/A

Sistema de equilibrado y diagnóstico para módulos de eje trasero
  • Equilibrado en el tren de accionamiento
  • Prueba del accionamiento del eje trasero en la posición de montaje (NVH = Noise vibration harshness,VAD = Vibro-acoustic diagnosis)
  • Prueba de funcionalidad
  • Desarrollo automático

Peculiaridades

  • Construcción modular del sistema como estación simple con posicionamiento libre del espécimen (posición de instalación en caso necesario)
  • Potente PC industrial para el control del proceso de prueba y el procesamiento de los valores de medición
  • Módulo de software para el proceso VAD así como la medición del desequilibrio estático; gran memoria de datos, guiado del operador, programa de diagnóstico, estadísticas, control del proceso, interfaces externas
  • Prueba de ruidos objetiva de uno o varios canales con detección integrada del desequilibrio
  • Aplicación flexible, fácil reajuste para varios ejes traseros
  • Adaptación especial del sistema a las necesidades de la prueba de ruidos objetiva como aislamiento del sonido propagado por estructuras sólidas del dispositivo de prueba, así como acoplamiento de sensores de alta repetibilidad adaptado al espécimen del soporte del espécimen
  • Acoplamiento automático del espécimen a los extremos del árbol
  • Reconocimiento automático de la posible posición de corrección
  • Con corrección manual, orientación automática de la posición de corrección e indicación de los pesos de corrección
  • Protección frente a la rotura del árbol
Diseño

Ámbito de aplicación

Pruebas de calidad en módulos de accionamiento (ejes traseros premontados con árboles articulados) de vehículos de pasajeros y vehículos industriales ligeros.

Apropiado para la medición y corrección del desequilibrio, mejora de las características NVH mediante evaluación vibroacústica del grupo constructivo, así como el diagnóstico de propiedades de ruidos en elementos (diferencial, árbol articulado, cojinete).

Aplicación en la producción en serie, integrado en cadenas de producción.

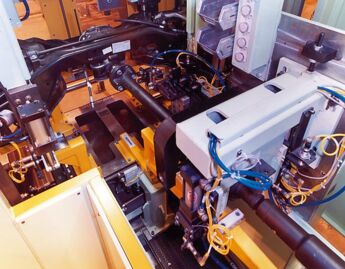

Diseño

Máquina de una estación con secuencia completamente automática, carga y descarga mediante un sistema de paletas.

Se compone básicamente de un bastidor de máquinas con aislamiento de vibración para la realización de pruebas en la posición de montaje, armario de medición y de mando con ordenador de banco de pruebas y accionamiento, dispositivo de posicionamiento para la adaptación individual, cubierta protectora.

Secuencia de operaciones

  • Transporte del módulo de eje trasero a la paleta mediante transportador sobre rodillos y cierre del dispositivo de protección (boca de carga)
  • Elevación de la paleta, sujeción, acoplamiento del accionamiento y dispositivo de sincronización, colocación del sensor para la medición del desequilibrio, bajada de la paleta, cierre del dispositivo de seguridad
  • Secuencia de prueba totalmente automática:  comprobación de la longitud del árbol articulado (en tipo mixto), aceleración y ajuste de la carga, medición del momento de torsión necesario y de la relación de transmisión del diferencial, medición del desequilibrio inicial, del sonido conducido a través de cuerpos sólidos y de las posiciones posibles de peso de prueba y de corrección, frenado, orientación, colocación del peso de prueba y subsiguiente medición, frenado, orientación, retirada del peso de prueba, cálculo del coeficiente y del desequilibrio inicial. Comparación con tolerancias (para coeficientes y desequilibrio)
  • Si se encuentra fuera de tolerancia: orientación para la corrección del desequilibrio, apertura de las puertas de servicio, colocación manual de los pesos de corrección según la indicación, cierre de las puertas y medición de control
  • Si se encuentra en tolerancia: marcado, colocación en la posición básica, apertura de la puerta de carga, extracción de la paleta
Datos técnicos
Sinopsis de datos técnicos    JAC-I/A
Dispositivo de medición    IPC
Determinación del desequilibrio    •
Corrección manual del desequilibrio    •
Diagnóstico vibroacústico    •
Simulación de accionamiento mediante
parte de test del equipo de carga    •
Módulo del eje posterior, completo
Peso  [kg]  50 - 200
Dimensiones  [mm]  a.A.
Máquina
Anchura A 1)  [mm]  4800
Profundidad B 1)  [mm]  3600
Altura C 1)  [mm]  2600
Frecuencia de muestreo, VAD- 4)  [kHz]   20
Carga de accionamiento, máx.  Nm  130
Velocidad de muestreo  [min -1]  1500 - 5000
Error en la medición, aprox. 2)  [gmm]  25
Tiempo de ciclo, aprox. 3)  [s]  120
Presión del aire  [kPa]  600
Consumo de energía  [kVA]  11

Máquina básica  Nº pedido  R0560100.01
Opciones
Aplicación automática de test de peso  Nº pedido  R0560101.01
Identificación del tipo  Nº pedido  R0560102.01

1) Datos no vinculantes, en función del equipo respectivo
2) Según DIN 1319, 95% probabilidad, en función de la pieza
3) En función del método de corrección del desequilibrio y la integración con otro equipamiento
4) En función de la velocidad de test seleccionada
B.p. Bajo petición
