VIRIO

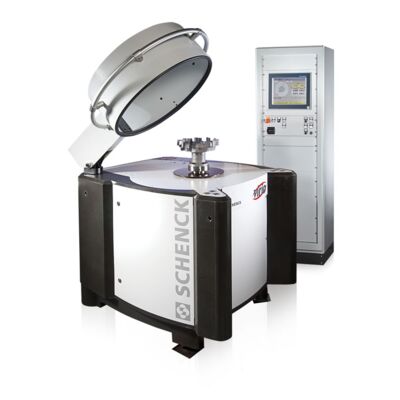

Equilibradoras verticales VIRIO10 – VIRIO300
  • Construcción modular
  • Tiempos de reajuste cortos
  • Alta precisión
  • Gama de pesos de 10 a 300 kg
  • Accionamiento de corriente trifásica de regulación continua
  • Manejo ergonómico
  • Posibilidades de aplicación variables
  • Dispositivo de protección C 600 según ISO 7475
  • Dispositivo de medición CAB 700 con visualización digital clara (CAB 920 con representación vectorial disponible opcionalmente)

Diseño

  • Equilibradora vertical dinamométrica en diseño de mineral fundido
  • Dispositivo de medición con calibración permanente y procesamiento digital de señales
  • Dispositivo de medición CAB 700 con pantalla LCD en color y con gráficos. Memoria para 99 archivos de rotor y equipamiento básico extenso para los más diversos métodos de equilibrado
  • Opcional: CAB 920 con sistema operativo Windows, pantalla táctil en color TFT y visualización del desequilibrio en representación vectorial. Diseñada como PC de red incorporado con tarjeta de memoria y memorización automática de los valores de desequilibrio medidos. Guiado simple por menús mediante "Easy Mode“

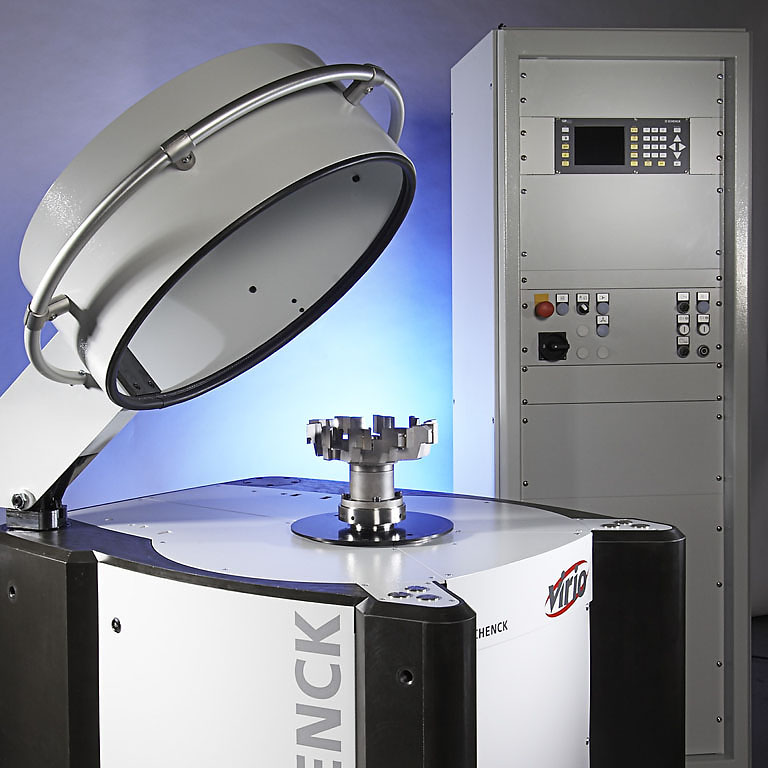

  • El lugar de trabajo se compone básicamente de los siguientes elementos: armario de distribución con dispositivo de medición y unidad de medición con protección y elementos de mando

Peculiaridades

  • La máquina puede usarse sin asiento pero con atornillamiento directo sobre el suelo del lugar de trabajo y está lista para su uso
  • Tiempos de reajuste cortos mediante el principio dinamométrico
  • Elevada precisión de equilibrado

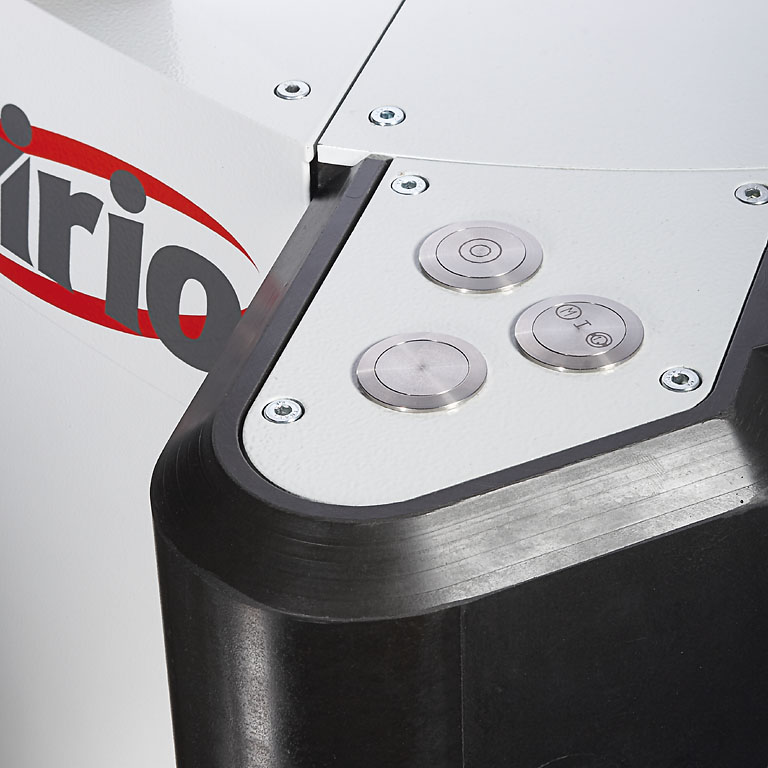

  • Diseño ergonómico
  • Undades de accionamiento de regulación continua
  • Ciclo de medición automático seleccionable con valores ajustables para los tiempos de aceleración, medición y frenado
  • Ampliable mediante el sistema de corrección de masas integrado
Diseño

Ámbito de aplicación

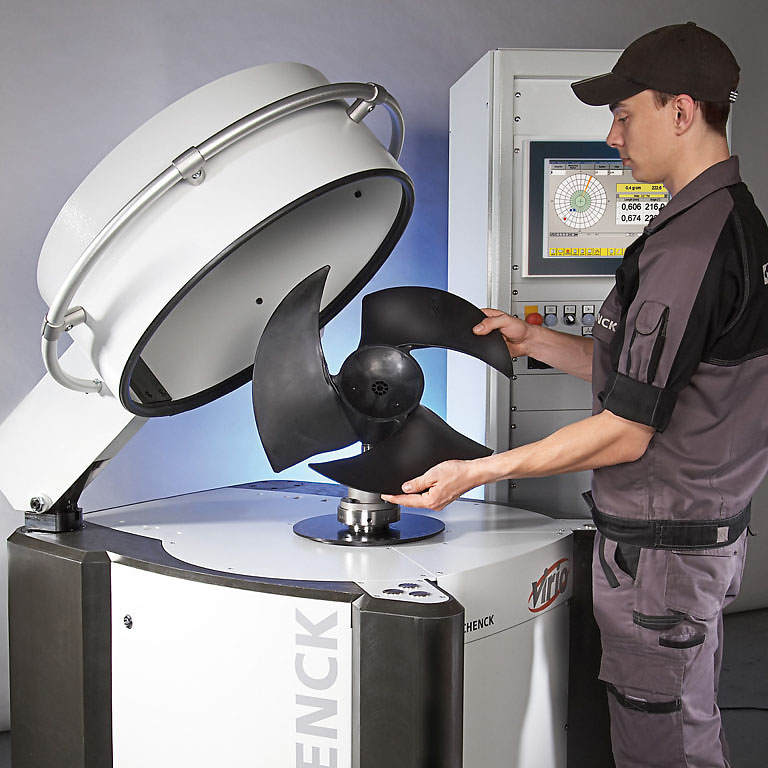

Las equilibradoras verticales del tipo VIRIO10 – VIRIO300 para uno o dos planos son ideales para todas las piezas de trabajo sin pivotes del árbol propios, como placas de presión, discos de freno, tambores de freno, bridas, carcasas, semiacoplamientos, ventiladores, cuchillas, propulsores de bomba, poleas de transmisión, sierras, ruedas de amolar, discos volantes, amortiguadores, turbocargadores, etc. Se aplican en la producción individual y en la producción en serie pequeña. Las máquinas están concebidas para un manejo de pie y son aplicables a lugares variables.

El reajuste a otros tipos de rotor se realiza en poco tiempo mediante el cambio de los soportes. Están disponibles 4 accionamientos diferentes: 1,5 kW, 2,2 kW, 4,0 kW o un servomotor para la orientación automática. Para la indicación del desequilibrio está disponible la representación polar, elementos regulares o irregulares con integración en zonas prohibidas. Para el equilibrado externo mediante fresado está disponible un software respectivo. Los datos de corrección pueden enviarse a la máquina de procesamiento externa mediante la interfaz ASCII (CAB 700) o directamente (CAB 920).

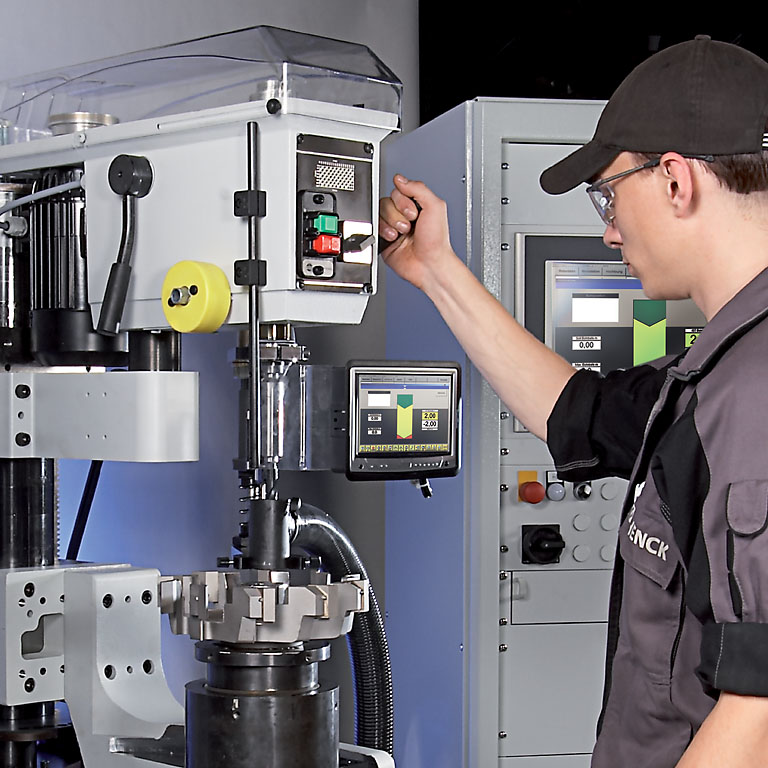

La corrección del desequilibrio se puede realizar directamente en la máquina mediante adición o retirada de pesos usando un dispositivo de taladrado integrado. La indicación de la masa de desequilibrio que debe ser reducida se muestra mediante el número de taladros a realizar y su posición angular. Durante la corrección, un taladro estilizado muestra el proceso.

De forma opcional están disponibles unidades de procesamiento manual para la corrección de la máquina (soldadura, remachado y amolado).
Datos técnicos
Sinopsis de datos    VIRIO10  VIRIO50   VIRIO100  VIRIO300
Dispositivo de medición    CAB 700  CAB 700  CAB 700  CAB 700
Frecuencia de accionamiento de ardilla    1,5 kW  2,2 kW  2,2/4,0 kW  4,0 kW
Servoaccionamiento    8 Nm  14 Nm  14 Nm  25 Nm
Rotor
Peso, máx.  [kg]  10  50  100  300
Diámetro, máx. 2)  [mm]  610  810  810  810
Altura, máx. 2)  [mm]  250  450  450  450
Dimensión del husillo  [mm]  80H7  80H7  80H7  80H7
Máquina
Anchura A 1)  [mm]  850  850  850  850
Profundidad B 1)  [mm]  850  850  850  850
Altura C 1)  [mm]  1200  1200  1200  1200
Número de revoluciones de equilibrado  [min -1]  120 - 1200  120 - 1200  120 - 1200  120 - 550
Precisión, 2 planos 4)  [gmm]  2 - 4  4 -10  10 bis 20  20 - 50
Precisión, 2 planos 4)  [gmm]  18 - 25  18 - 28  20 - 40  20 - 100
Suministro de energía  [V]  400  400  400  400


Máquina básica
Opciones
Dispositivo de medición CAB 920    •  •  •  •
Opciones de software    B.p.  B.p.  B.p.  B.p.
Sistema de aflojamiento neumático    •  •  •  •
Dispositivo de bloqueo neumático del husilloPneumatic spindle lock device    •  •  •  •
Equilibrado en dos planos    •  •  •  •
Impresora de informes  Nº pedido  R0060105.01  R0060205.01
Dispositivo de protección según ISO 7475    •  •
Sistema de corrección de masa    B.p.  B.p.

1) Datos no vinculantes, en función del equipo respectivo
2) Más datos bajo petición
3) Suministro de energía: 3 / PE AC 50Hz 400 V +6 / -10%
4) Error en la medición
B.p. Bajo petición
