WME 2 - WME 3

Balanza de momento para álabes de turbinas
  • Construcción sólida.
  • Poco espacio requerido.
  • Alta precisión.
  • Medición de peso y momento.
  • Económico adaptador para sujeción de álabes.
  • Compatible con la BLADIS Net.

Características especiales

  • La máquina puede ser montada directamente en el piso del taller sin necesidad de fundaciones o anclajes, y estaría preparada para su uso.
  • 50% reducido en espacio requerido
  • Fácil configuración

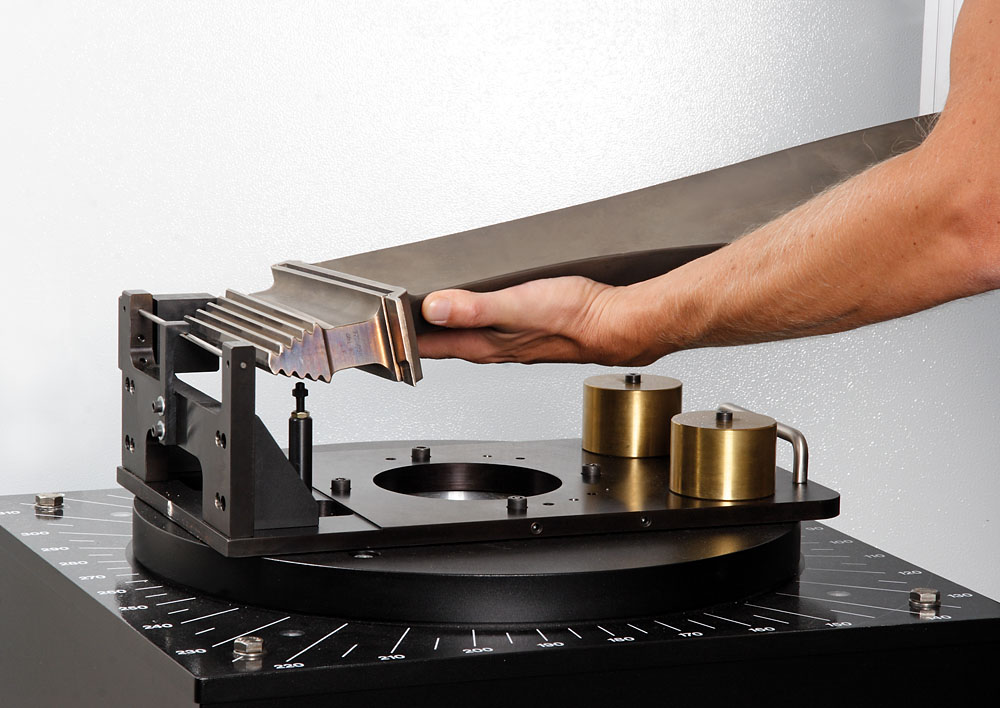

  • Económico adaptador para la sujeción de álabes
  • Sistema de distribución BLADIS NET con operación por pantalla táctil
Diseño

Campo de aplicación

La última generación de balanzas de momento – La serie WME – permite que las álabes se distribuyan en un rotor en peso y momento aún con mayor precisión a través de BLADIS Net. Las balanzas de momento de la serie WME determina de manera precisa la masa y el centro exacto de gravedad. La reducción del desbalance a traves de la distribución de pesos es idealmente apto para todas las nuevas álabes y para también aquellas en rotores que en servicio de reparación requieran.

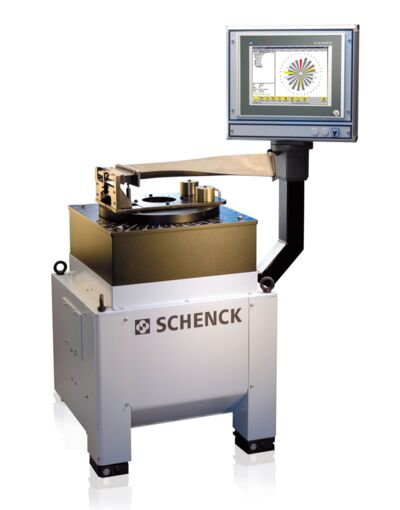

Gracias a que las álabes son posicionadas de manera central encima de la balanza, el espacio para requerido para la serie WME es significativamente reducida. El equipo de medición es montado directamente en la balanza, lo que permite un ahorro de espacio para ser instalado.

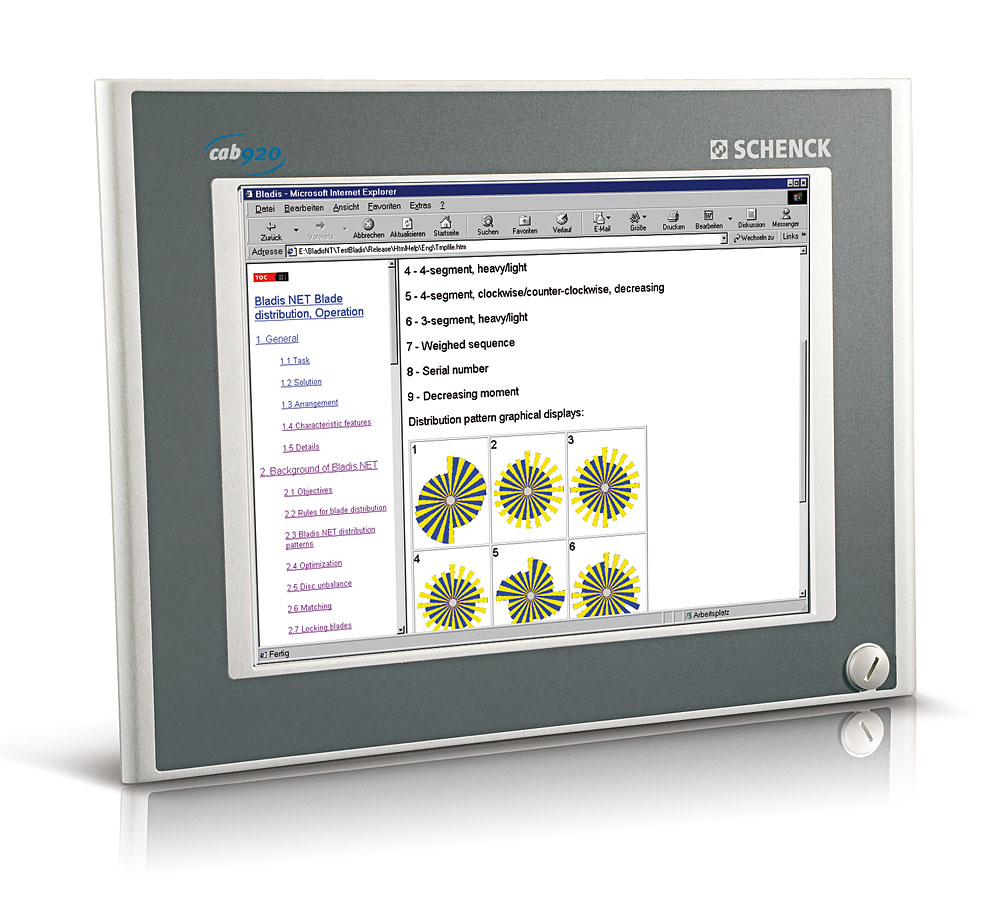

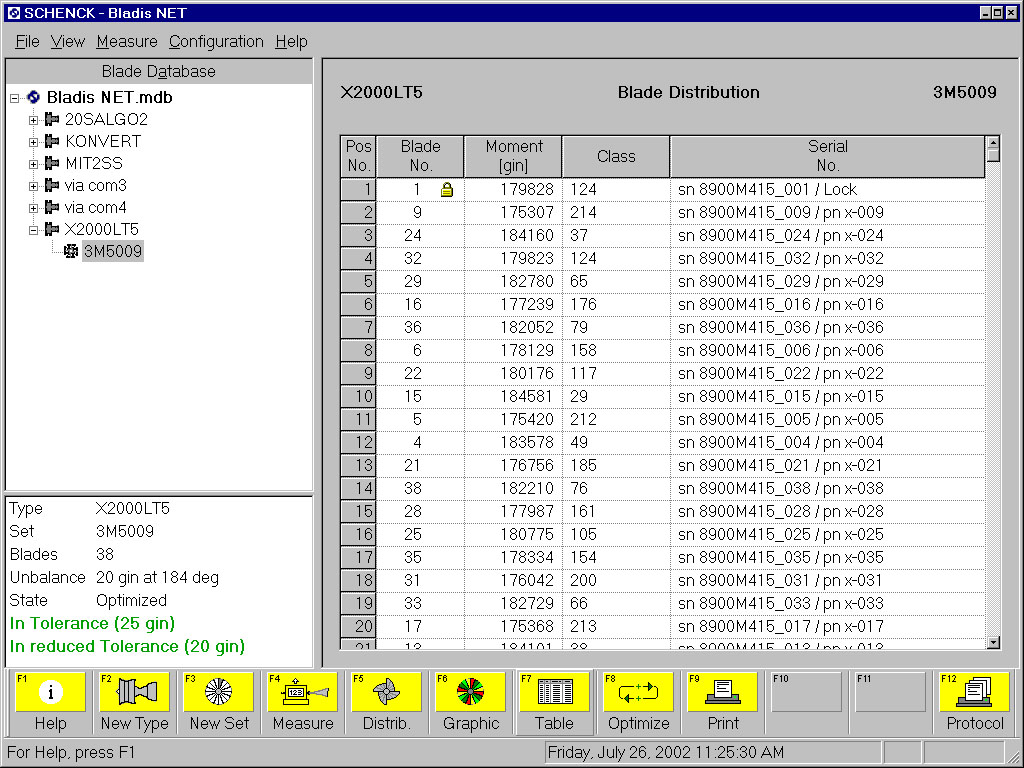

BLADIS Net – el software para la distribución de álabes se caracteríza por una simple interface para su uso operativo por pantalla táctil. La distribución de álabes es basado en algorítmos contínuamente reformados que están coordinados con la balanza para fortalecer las posibilidades de lectura. Lo nuevo, concepto de base de datos integrado que permite una rápida calculación de la distribución y transferencia de la información para otras aplicaciones. Numerosas funciones adicionales simplifica el trabajo con BLADIS Net que ofrece una confortable y amigable operación.
Datos técnicos
Datos técnicos    WME2  WME3
Equipo de medición    Digital  Digital
Álabes
Max. Peso  [kg]  40  140
Max. Peso adicional de adaptador  [kg]  20  60
Max. Moménto  [kgm]  ilimitado  ilimitado
Máquina
Tiempo de medición  [s]  2-5  2-5
Protección de sobrepeso    5x max. de carga  5x max. de carga
Precisión de pesado  [g]  0.1  0.5
Precisión de desbalance interno de la medición  [gmm]  20  100
Precisión de la medición de momento  [gmm]  <500 1)  <1500 2)
Fuente de alimentación  [V]  230  230
Opciones
Software de distribución de álabes    BLADIS Net  BLADIS Net

1) Sin error de adaptador. Calculado para un álabe con 20 kg de masa y el eje de rotación del centro de gravedad del álabe de 1500 mm. Los álabes con un radio menor de rotación se mide con más precisión
1) Sin error de adaptador. Calculado para un álabe con 100 kg de masa y el eje de rotación del centro de gravedad del álabe de 2000 mm. Los álabes con un radio menor de rotación se mide con más precisión
